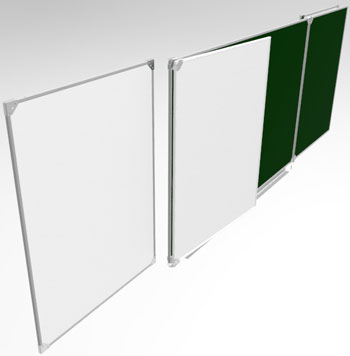

Пятиэлементные доски состоят из одной трехэлементной доски и двух одноэлементных досок, которые расположены за поворотными створками трехэлементной доски.

Размеры пятиэлементных досок:

Пятиэлементная учебная аудиторная школьная доска с 4-мя створками ДА-42.

- 4000х 1200мм (1000+1000 + 2000 + 1000+1000)

Пятиэлементная учебная аудиторная школьная доска с 4-мя створками ДА-52.

- 3000х 1000мм (750+750 + 3000 + 750+750)

(в скобках указана ширина створки+створки + центра + створки+створки)

Трехэлементная доска закрепляется на стене с зазором равным толщине одноэлементной доски, таким образом обеспечивается полное открытие створок трехэлементной доски.

Габаритные размеры пятиэлементной доски определяются по размеру трехэлементной, а размер одноэлементной доски равен размеру створки.

Например, «Доска учебная аудиторная ДА-52 3000х1000 + 2*750х1000» - это значит, что доска ДА-52 состоит из доски ДА-32 (3000х1000 в раскрытом положении) и двух досок ДА-11 (750х1000).

Таким образом,  пятиэлементными досками могут быть все трехэлементной доски с добавлением двух одноэлементных.

Цветовые комбинации рабочих полотен оговариваются при оформлении заказа.

Инструкция по установке доски аудиторно пятиэлементной.

Детали:

1. Доска трехэлементная (ДА-32 и т.д.) -1шт

2. Доска одноэлементная (ДА- 11 и т.д.) -2шт

3. Левая створка доски трехэлементной (в закрытом положении)

4. Правая створка доски трехэлементной (в открытом положении)

5. Предметный лоток                          -1шт

Крепеж:

11. Дюбель пластиковый-  14шт

12. Шуруп 4х50-    10шт

13. Шуруп 4х70-    4шт

14. Кольцо пластиковое (L=15 мм)-  6шт

15 Шуруп – саморез 4х16…20 (крепление лотка)-    3шт

16 Шайба-    2шт

Порядок сборки.

Закрепить на стене доску трехэлементную шурупом (13), через пластиковое кольцо (14).

Во избежание прогиба трехэлементной доски, по середине центрального элемента, на уровне верхнего и нижнего профилей закрепить пластиковое кольцо (14) шурупом (12) через шайбу (16).

Закрыть створки доски трехэлементной.

На уровне трехэлементной доски закрепить на стене доску одноэлементную шурупом (12)

К нижнему торцу доски трехэлементной закрепить лоток (5)
