Инструкция по сборке поворотной передвижной аудиторной доски ПИ-21, ПИ-22

Школьные доски

Приверните шурупами в левый торец доски левую осевую планку и наденьте на ось втулку (гайку)

Приверните шурупами в правый торец доски правую (с диском) осевую планку и наденьте на ось резиновый диск – фрикцион

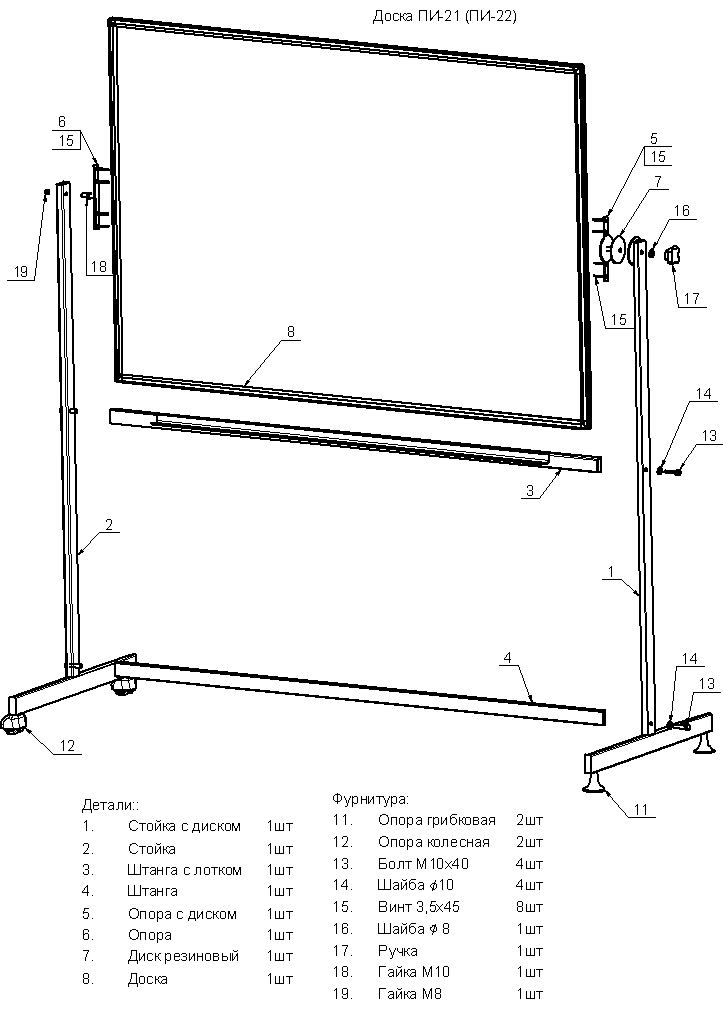

Порядок сборки:
- Соедините стойки 1 и 2 штангами 3 и 4. Болты 13 не заворачивайте до конца на 10…15 мм.
- Прикрутите опоры 5 и 6 к доске.
- На ось опоры 6 оденьте гайку 18, а на ось опоры 5 оденьте резиновый диск 7
- Разведите стойки в стороны поднимите доску и поочередно заведите в отверстия стоек оси вращения доски. Затяните болты крепления штанг. На левую ось наверните гайку. На правую ось через шайбу наверните ручку зажима доски.
